En de faible puissance flexible 50525 du câble F BS de H03VV 2 11 pour relier les propriétés domestiques
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Estimation de tension (Uo/U): | 300/300V | Estimation de la température: | +5°C à +70°C |
|---|---|---|---|
| Rayon de cintrage minimum: | diamètre 6x global | Identification de noyau: | noyau 2 : Noyau de Brown bleu 3 : Vert/jaune de Brown bleu |
| conducteur: | Conducteur de cuivre flexible de la classe 5 | Couleur de gaine: | Noir blanc |
| Isolant: | PVC (polychlorure de vinyle) | Gaine: | PVC (polychlorure de vinyle) |

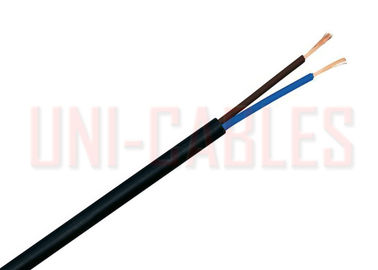

Câble flexible de faible puissance de câble électrique de PVC de H03VV-F pour se relier
APPLICATION
H03VV-F sous la norme européenne harmonisée, est un câble flexible de faible puissance conçu pour l'usage dans les propriétés, les bureaux et les cuisines domestiques. Il convient aux dispositifs se reliants avec une estimation de tension de 300V qui sont soumis au bas effort mécanique tel que des lampes de table, des radios et l'équipement de bureau.
CONSTRUCTION
Conducteur
Conducteur de cuivre flexible de la classe 5
Isolation
PVC/TI2
Gaine
PVC/TM2
NORMES DE CÂBLE
En 50525-2-11 (précédemment BS 6500 des BS, Cenelec HD21.5),
VDE 281, BS EN/IEC 60332-1-2
DIMENSIONS
| NUMÉRO DE LA PIÈCE UNIQUE. | NON DES NOYAUX | SECTION NOMINALE | ÉPAISSEUR NOMINALE D'ISOLATION | ÉPAISSEUR NOMINALE DE GAINE | DIAMÈTRE GLOBAL NOMINAL | POIDS NOMINAL |
| millimètre de ² | millimètre | millimètre | millimètre | kg/km | ||
| H03VV-F2X0.5 | 2 | 0,5 | 0,5 | 0,6 | 5,0 | 37 |
| H03VV-F2X0.75 | 2 | 0,75 | 0,5 | 0,6 | 5,5 | 46 |
| H03VV-F3X0.5 | 3 | 0,5 | 0,5 | 0,6 | 5,3 | 44 |
| H03VV-F3X0.75 | 3 | 0,75 | 0,5 | 0,6 | 5,8 | 55 |
| H03VV-F4X0.5 | 4 | 0,5 | 0,5 | 0,6 | 5,8 | 54 |
Codes couleurs
| COULEUR | Noir | Blanc |
| CODE | BK | WH |
CONDUCTEURS
Conducteurs de cuivre flexibles de la classe 5 pour les multiconducteur à un noyau et de câble
| SECTION NOMINALE millimètre de ² |
DIAMÈTRE MAXIMUM DES FILS DANS LE CONDUCTEUR millimètre |
RÉSISTANCE MAXIMUM De CONDUCTEUR À 20ºC |
| Fils simples ohms/km |
||
| 0,5 | 0,21 | 39 |
| 0,75 | 0,21 | 26 |
CARACTÉRISTIQUES ÉLECTRIQUES
Capacité de chargement actuelle et masse défendables
| SECTION NOMINALE millimètre de ² |
CAPACITÉ DE CHARGEMENT ACTUELLE | DÉFENDABLE DE MASSE MAXIMUM PAR LA CORDE FLEXIBLE JUMELLE kilogramme |
|
| C.A. monophasé Ampères |
C.A. triphasé Ampères |
||
| 0,5 | 3 | 3 | 2 |
| 0,75 | 6 | 6 | 3 |
Chute de tension
| SECTION NOMINALE millimètre de ² |
C.C OU C.A. MONOPHASÉ mV/A/m |
C.A. TRIPHASÉ mV/A/m |
| 0,5 | 93 | 80 |
| 0,75 | 62 | 54 |
