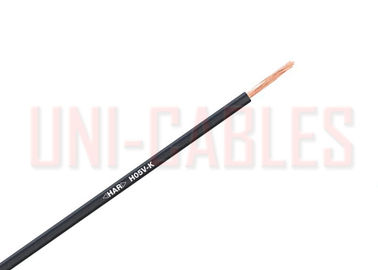

Fil 750V BS6004 électrique blindé de H05V K 450 flexible pour les connecteurs internes
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Estimation de tension (Uo/U): | 300/500 V | Estimation de la température: | °C 70 |
|---|---|---|---|
| La température de court-circuit: | °C 160 | Couleur de gaine: | Rose violet gris blanc orange bleu noir rouge vert de jaune/de jaune Brown |
| conducteur: | Conducteur de cuivre flexible de la classe 5 | Isolant: | PVC/TI 2 |
Câble électrique 450-750V de PVC de H05V-K selon le fil BS6004 flexible
Application
L'Européen a harmonisé H05V-K et H07V-K standard, est principalement employé en tant que fil flexible de panneau et est disponible dans un large éventail de différentes couleurs à cet effet. Conçu pour l'équipement interne câblant dans le contrôle de commutateur, le relais et les panneaux d'instrumentation du mécanisme de puissance, et pour des buts tels que les connecteurs internes dans l'équipement de redresseur, les démarreurs de moteur et les contrôleurs, ce câble flexible peut être installé en air ouvert, dans des conduits, ou dans le débourbage.
CARACTÉRISTIQUES
Estimation de tension (Uo/U)
H05V-K : 300/500V
H07V-K : 450/750V
Estimation de la température
Fixe : -30°C à +70°C
Fléchi : -5°C à +70°C
Rayon de cintrage minimum
D<10 mm="" for="" 3D="">
10-25 millimètres pour 4D
D>25 millimètre pour 5D
Dimensions
H05V-K
| NUMÉRO DE LA PIÈCE unique. | SECTION NOMINALE millimètre de ² |
DIAMÈTRE GLOBAL NOMINAL millimètre |
POIDS NOMINAL kg/km |
| UNH05V-K0.5 | 0,5 | 2,2 | 9 |
| UNH05V-K0.75 | 0,8 | 2,4 | 11 |
| UNH05V-K1.0 | 1,0 | 2,5 | 14 |
H07V-K
| NUMÉRO DE LA PIÈCE unique. | SECTION NOMINALE millimètre de ² |
DIAMÈTRE GLOBAL NOMINAL millimètre |
POIDS NOMINAL kg/km |
| H07V-K1.5 | 1,5 | 2,9 | 20 |
| H07V-K2.5 | 2,5 | 3,6 | 31 |
| H07V-K4 | 4 | 4,1 | 46 |
| H07V-K6 | 6 | 4,7 | 75 |
| H07V-K10 | 10 | 6,1 | 125 |
| H07V-K16 | 16 | 7,3 | 199 |
| H07V-K25 | 25 | 9 | 299 |
| H07V-K35 | 35 | 10,2 | 421 |
| H07V-K50 | 50 | 12,1 | 539 |
| H07V-K70 | 70 | 13,8 | 730 |
| H07V-K95 | 95 | 16,3 | 973 |
Code couleurs
| COULEUR | Noir | Bleu | Gris | Jaune vert | Orange | Rouge | Rose | Jaune | Violet | Brown | Blanc |
| CODE | BK | BL | LE GR | LA GY | OU | RD | LE PK | YW | VI | BR | WH |
CONDUCTEURS
Conducteurs de cuivre flexibles de la classe 5 pour les multiconducteur à un noyau et de câble
| SECTION NOMINALE | DIAMÈTRE MAXIMUM DES FILS DANS LE CONDUCTEUR | RÉSISTANCE MAXIMUM De CONDUCTEUR À 20ºC | |
| Fils simples | Fils plaqués de métal | ||
| millimètre de ² | millimètre | ohms/km | ohms/km |
| 0,5 | 0,21 | 39 | 40,1 |
| 0,75 | 0,21 | 26 | 26,7 |
| 1 | 0,21 | 19,5 | 20 |
| 1,5 | 0,26 | 13,3 | 13,7 |
| 2,5 | 0,26 | 7,98 | 8,21 |
| 4 | 0,31 | 4,95 | 5,09 |
| 6 | 0,31 | 3,3 | 3,39 |
| 10 | 0,41 | 1,91 | 1,95 |
| 16 | 0,41 | 1,21 | 1,24 |
| 25 | 0,41 | 0,78 | 0,795 |
| 35 | 0,41 | 0,554 | 0,565 |
| 50 | 0,41 | 0,386 | 0,393 |
| 70 | 0,51 | 0,272 | 0,277 |
| 95 | 0,51 | 0,206 | 0,21 |
CARACTÉRISTIQUES ÉLECTRIQUES
Capacité de chargement actuelle
| SECTION NOMINALE | DANS UN COURANT ASCENDANT MUR ISOLÉ | SUR UN MUR | EN AIR LIBRE | ||
| millimètre de ² | Noyau 2 Ampères |
Noyau 3 Ampères |
Noyau 2 Ampères |
Noyau 3 Ampères |
1 noyau Ampères |
| 0,5 | - | - | - | - | - |
| 0,75 | - | - | - | - | 15 |
| 1 | - | - | - | - | 19 |
| 1,5 | 14,5 | 13,5 | 17,5 | 15,5 | 24 |
| 2,5 | 19,5 | 18 | 24 | 21 | 32 |
| 4 | 26 | 24 | 32 | 28 | 42 |
| 6 | 34 | 31 | 41 | 36 | 54 |
| 10 | 46 | 42 | 57 | 50 | 73 |
| 16 | 61 | 56 | 76 | 68 | 98 |
| 25 | 80 | 73 | 101 | 89 | 129 |
| 35 | 99 | 89 | 125 | 110 | 158 |
| 50 | 119 | 108 | 151 | 134 | 198 |
| 70 | 151 | 136 | 192 | 171 | 245 |
| 95 | 182 | 164 | 232 | 207 | 292 |
